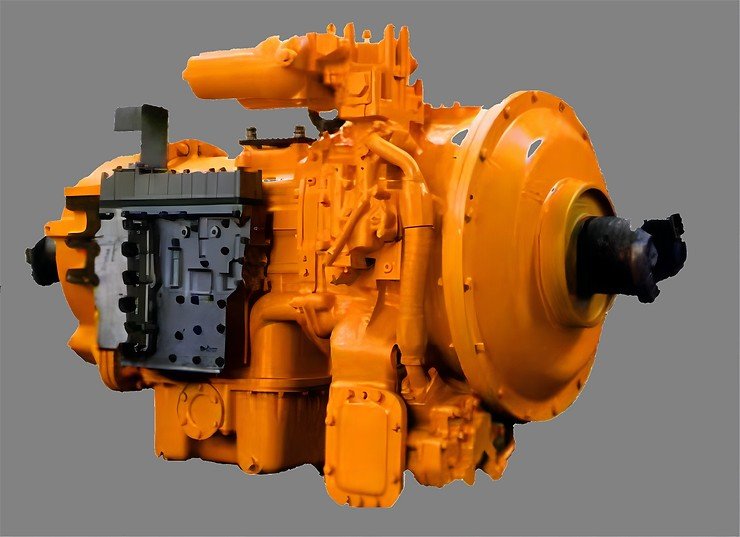

MA系列矿车用液压传动装置

我公司MA系列矿车液力变速器采用铝合金铸造向心集成式带锁止离合器的液力变矩器，采用目前最为成熟的常啮合行星齿轮变速器，以湿式摩擦片离合器制动器作为换挡控制元件，并配有完善的液（电）控系统，具有结构紧凑、体积小、重量轻、功率大、传动柔和等优点，可靠性高，值得信赖。

公司简介：

公司管理体系完善，生产设备先进，检测设备齐全，拥有专业技术人员130余人。公司已通过GJB9001B质量管理体系、GB/T24001环境管理体系和GB/T28001职业健康安全管理体系认证。公司拥有米萨卡米斯磨床、卧式加工中心、立式加工中心、数控车床、万能材料试验机、百分表检定仪、大功率液压传动专业试验台等主要生产和检测设备，计量等级达到三级。

公司生产的液压传动装置是适用于各种专用设备动力传递的主要传动装置，广泛应用于油气田开采、工程机械、军用特种车辆、轨道交通等领域，配套功率范围为200~3300马力。产品涵盖BY、MA、SE、DB、ME、DM等十一大系列数百种型号。液压元件采用向心集成式液力变矩器，机械传动元件采用行星齿轮传动，拥有完善的液压控制系统和皮托自动闭锁系统。换挡方式包括：手动、气动、液压换挡、电控、自动换挡。

公司产品以高品质、高性价比、短交货周期和优质及时的服务深受客户信赖。

产品简介：

我公司MA系列矿车液力变速器采用铝合金铸造向心式集成式液力变矩器，带锁止离合器，采用目前最为成熟的常啮合行星齿轮传动，以湿式摩擦片离合器制动器作为换挡控制元件，并配备完善的液（电）控系统。该变速器具有结构紧凑、体积小、重量轻、功率大、传动柔和等优点，可靠性高，值得信赖。

主要参数及配置：

控制系统

描述：

全新控制系统，具有自适应功能的闭环控制回路

换挡顺序：

[C 扭矩转换工况 L 锁止工况]

[可选择手动、电子、液压动力换挡控制]

选项 1：1C–[1L]–2C–2L–3L–4L–5L

选项 2：1C–[1L]–2C–2L–3L–4L–5L–6L

选项 3：1C–[1L]–2C–2L–3L–4L–5L–6L–7L

驾驶员液压变速箱操作界面：

按钮式或手柄式双字符显示换挡杆（显示所选档位和实际档位）

发动机/车辆电控系统之间的通信协议：

SAE J1939、SAE J1587、ISO 9141、IESCAN

油

油类型：C4 液压变速箱机油

燃油加注量（不包括外部油路）：约51-88升

机油滤清器

滤清器类型：可更换、集成式、可拆卸式（用于外部安装）

电子油位传感器 (OLS)：标配（选配）

工作温度

环境温度：-40 ～ +50°C

正常工作油温：71 ～ 93°C

变矩器出口油温：82 ～ 104°C

变矩器出口油温最高：121°C

车速表

描述：矩形波。变速箱输出每转输出8、16、39或40、41个脉冲。

位置：TCM 输出电信号

转速表

脉冲轮：4 齿、6 齿、39 齿或 41 齿

安装：M18 × 1.5 或 5/8-18UNF

位置：变速箱后盖或缓速器壳体

旋转方向和转速

输入旋转方向：从输入端顺时针方向

锁紧转速：1650 ± 50r/min 或根据需要调整，TCU 控制涡轮泵轮的速比

如需了解更多关于我们产品和技术特性的信息，请随时联系我们。
